Kesan dan Pesan Belajar Pengantar Pengolahan Citra

Pengolahan Citra merupakan salah satu mata kuliah yang menarik untuk didalami. Belajar mengenai tujuan suatu citra diolah dan lain-lain. Dosen saya di kampus, Andreas Hadiyono, ST ., MMSi merupakan seorang dosen yang wawasannya luas baik di mata kuliah ini maupun di bidang yang lainnya. Banyak yang saya dapat ketika beliau mengajar kelas saya. Sebenarnya saya sudah diajar beliau sebelumnya, namun bukan mata kuliah ini, melainkan mata kuliah tentang keamanan komputer. Beliau orangnya tegas, dan ingin mahasiswanya mandiri dalam mengerjakan tugasnya guna menambah wawasan yang mungkin saja sangat berguna untuk digunakan di dunia kerja nantinya.

Kesan "Wah" muncul pertama kali saat beliau pertama kali mengajar di kelas. Selain dosen, beliau ternyata juga berperan dalam pemerintahan di bidang teknologi dan informatika. Dalam penyampaian materi kuliah, Pak Andreas begitu bagus menyampaikan di depan kelas. Namun muncul kesan "Wah" lainnya, yaitu tugasnya yang super amat banyak. Saat belajar keamanan komputer dulu, beliau memberikan tugas tiap pertemuan kuliah. Sama seperti sekarang di mata kuliah Pengantar Pengolahan Citra, beliau juga memberikan tugas yang banyak meskipun tidak sebanyak mata kuliah keamanan komputer. Saya kewalahan, hahaha. Tapi saya sadar tugas - tugas yang diberikan menambah wawasan saya, dan efek sosialnya, teman - teman sekelas menjadi lebih akrab pada saat bekerja sama menyelesaikan tugas dari beliau.

Pesan dari saya, tetap semangat mengajar kami mahasiswa yang masih kurang banyak hal. Terimakasih Pak Andreas atas ilmunya selama mengajar dikelas saya :D

Membuat Gambar pada Graphviz

Graphviz adalah kumpulan aplikasi software yang dapat digunakan untuk visualisasi data struktural seperti gambar jaringan. Graphviz bersifat open source.

Dengan makin berkembangnya cabang ilmu dan penerapan teknologi business intelligence, data mining, information retrieval dan visualisasi relasi kompleks pada berbagai industri praktis maka tentunya peranan Graphviz secara otomatis menjadi sangat penting.

Dalam pengaplikasiannya, Graphviz menerima kumpulan perintah teks dan menghasilkan output dalam berbagai format diantaranya :

Gambar GIF, PNG, dan SVG
PDF / Postscript
aplikasi interaktif browser dari internal Graphviz

Beberapa aplikasi command line yang ada pada Graphviz adalah :

dot : digunakan untuk menggambar graph berarah (directed graph) hierarkis.
neato : menggambar graph standar. Gunakan aplikasi ini jika ingin menggambar graph tidak berarah (undirected graph). Cocok untuk graph yang tidak terlalu besar (sekitar 100 node).
fdp : menggambar graph layout seperti neato
sfdp : menggambar layout graph yang sangat besar
twopi : menggambar layout radial.
circo : menggambar layout circular

Saya mengutip sebuah source code dari http://www.graphviz.org/ yang menghasilkan output sebuah graph. berikut adalah source code nya :

graph ER {

node [shape=box]; course; institute; student;

node [shape=ellipse]; {node [label="name"] name0; name1; name2;}

code; grade; number;

node [shape=diamond,style=filled,color=lightgrey]; "C-I"; "S-C"; "S-I";

name0 -- course;

code -- course;

course -- "C-I" [label="n",len=1.00];

"C-I" -- institute [label="1",len=1.00];

institute -- name1;

institute -- "S-I" [label="1",len=1.00];

"S-I" -- student [label="n",len=1.00];

student -- grade;

student -- name2;

student -- number;

student -- "S-C" [label="m",len=1.00];

"S-C" -- course [label="n",len=1.00];

label = "\n\nEntity Relation Diagram\ndrawn by NEATO";

fontsize=20;

}

Simpan source code tersebut dalam format .dot kemudian jalankan program tersebut di Command Prompt dengan mengetikkan perintah :

dot -Tps namafile.dot -o output.ps

Dan inilah hasil outputnya :

Sumber
http://www.kursusinternet.com/graphviz
http://graphviz.org/

Beberapa Operasi Manipulasi Gambar pada ImageMagick

Kali ini saya akan membahas tentang ImageMagick. Bagi yang belum tahu, ImageMagick adalah sebuah perangkat lunak grafis yang gratis, dimana penggunanya dapat melakukan konversi gambar, manipulasi gambar, dan sebagainya. Untuk proses konversi gambar, ImageMagick sangatlah membantu. Biasanya pengguna membuat sebuah program dengan suatu bahasa pemrograman untuk melakukan konversi gambar dalam jumlah yang banyak. Namun dengan menggunakan ImageMagick, cukup mengetikkan 1 baris perintah maka semua gambar bisa langsung terkonversi. Berikut adalah contoh – contoh operasi gambar pada ImageMagick :

Konversi Format Gambar

Saya menggunakan Windows jadi mengetikkan perintahnya di Command Prompt. Gunakan script berikut untuk mengkonversi format pada sebuah gambar :

convert melody.jpg melody.png

Konversi Format Gambar

Bisa dilihat sebelumnya pada folder DimasSantana di drive R: hanya terdapat 1 file yaitu melody.jpg. Setelah dilakukan proses konversi gambar, di dalam folder DimasSantana muncul 1 file baru berekstensi .png, karena konversi gambarnya dari .jpg ke .png. Kita juga dapat mengubah ukuran gambar sebelum melakukan konversi. Gunakan script berikut ini :

convert melody.jpg -resize 30% melody_resize.png

Konversi Format dengan Mengubah Ukuran Gambar

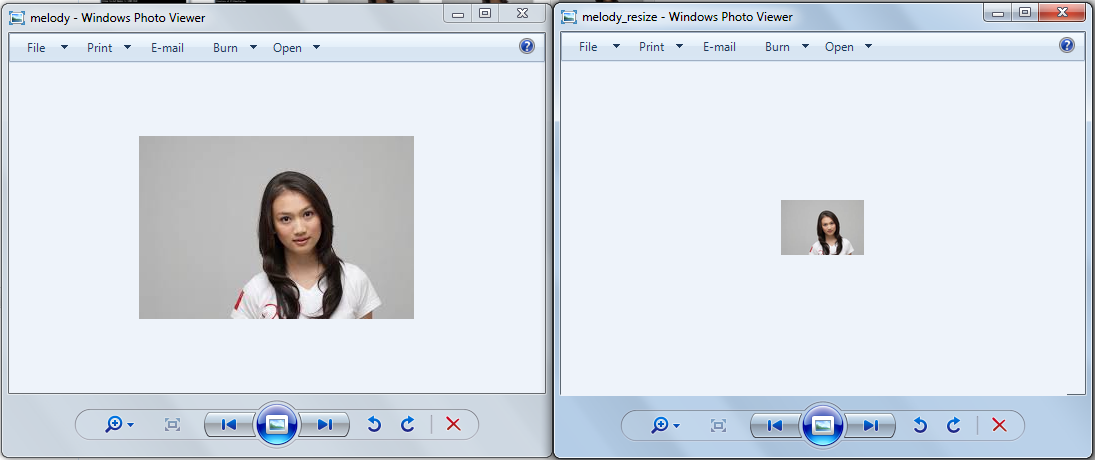

Hasil Konversi dengan Mengubah Ukuran Gambar

Rotasi Gambar

Rotasi gambar pada ImageMagick menggunakan perintah -rotate. Terdapat beberapa variasi dalam merotasi gambar, diantaranya memberikan background setelah dirotasi, menghilangkan background sehingga menjadi bening, dan sebagainya. Berikut adalah script untuk rotasi gambar :

convert melody.jpg -rotate 40 melody_rotate.png

Perintah Rotasi

Rotasi sebesar 40 Derajat

Untuk menambahkan background pada hasil rotasi berikut (background warna dan background transparan) gunakan script berikut :

convert melody.jpg -background lightblue -rotate 40 melody_rotatelightblue.png

convert melody.jpg -alpha set -background none -rotate 40 melody_rotatetrans.png

Perintah Rotasi Gambar dengan Background Lightblue

Perintah Rotasi Gambar dengan Background Transparent

Hasil Rotasi Gambar dengan Ditambah Background

Color Management (RGB to Grayscale)

Kita bisa mengatur tampilan warna gambar pada ImageMagick. Pada kasus ini kita akan mencoba mengubah warna gambar menjadi grayscale. Gunakan script berikut ini :

convert melody.jpg -set colorspace RGB -colorspace gray melody_grayscale.png

Perintah Mengubah Warna menjadi Grayscale

Hasil Perubahan Warna

Crop Basis Geometri

Sekarang kita akan mencoba memotong beberapa sisi dari sebuah gambar. Hasil yang diinginkan adalah gambar yang tersisa hanya bagian tengahnya saja. Gunakan script berikut :
